Vòi phun nước là thiết bị nhiệt quan trọng trong quá trình đúc liên tục thép.
Nói chung đầu phun tundish bao gồm đầu phun tundish đo, đầu phun có thể trao đổi nhanh, v.v. Khi so sánh với vật liệu chịu lửa lót, yêu cầu đối với vật liệu của đầu phun tundish nghiêm ngặt hơn, vì đầu phun tundish bị nghiền nát và ăn mòn bởi thép nóng chảy liên tục dưới nhiệt độ cao.
Các vòi phun nước thải thường được làm bằng composite với hai phần: Al2O 3- C bên ngoài và phần chèn Zirconia. Nguyên liệu cho bên ngoài là corundum trắng và than chì vảy, tạo Phenolic Resin làm chất kết dính; chèn zirconia được làm từ zirconia ổn định magiê. Nói chung tuổi thọ sử dụng là hơn 6 giờ.
Với sự phát triển của quy trình sản xuất thép và các loại thép, yêu cầu đầu phun tundish cũng đang tăng lên. Các vòi phun cổ điển không thể đáp ứng nhu cầu. Về tình hình hiện tại, đội ngũ kỹ thuật Long Keter cùng với các kỹ sư sản xuất tiến hành cải tiến các đầu phun từ các phía khác nhau.
1. Từ thành phần tinh thể: tinh thể của chèn zirconia nung chủ yếu bao gồm ZrO3 lập phương, ZrO2 tứ giác và ZrO2 pha đơn tà. Tỷ lệ ổn định ZrO2 ảnh hưởng rất nhiều đến tuổi thọ sử dụng. Để tăng tỷ lệ và tránh hiện tượng nứt do chuyển pha, chúng tôi đã cải tiến công nghệ sản xuất như sau:
một. Kéo dài thời gian giữ trong khi bắn
b. Tăng tỷ lệ pha ZrO2 khối

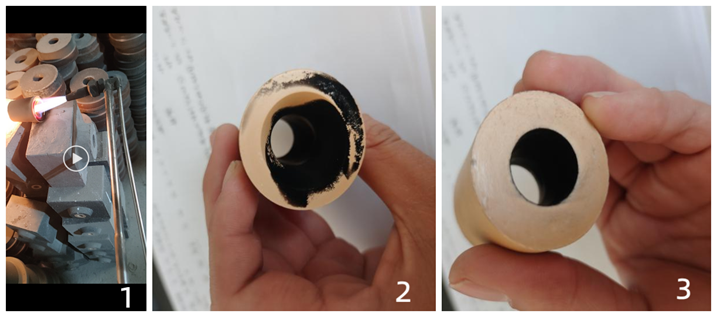

Với các biện pháp trên, chất lượng sản phẩm ngày càng được nâng cao. Không có vết nứt nào xảy ra với sản phẩm sau 6 phút. Hoàn thành thử nghiệm Oxy Firing (ảnh bên dưới).
So với sản phẩm do tập đoàn vật liệu chịu lửa nổi tiếng quốc tế sản xuất. Vết nứt xảy ra sau 1 phút. Kiểm tra kích hoạt (Ảnh như bên dưới).

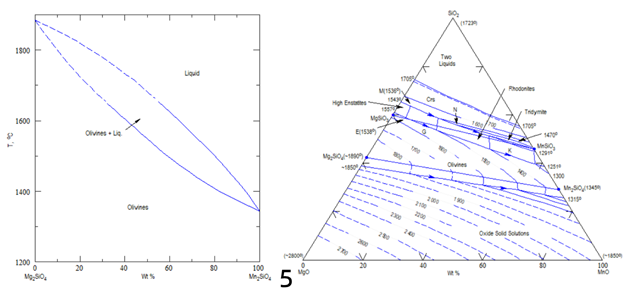

2. Khi đầu phun tundish được áp dụng trong một số điều kiện khắc nghiệt, chẳng hạn như được sử dụng mà không được gia nhiệt trước, thép có Mo cao, v.v., các tạp chất bên trong thép nóng chảy sẽ phản ứng với MgO, dẫn đến pha có độ khúc xạ thấp MgSiO4. Để giải quyết vấn đề này, Zirconia ổn định Yttrium kết hợp với zirconia ổn định Magie được sử dụng làm nguyên liệu thô, do đó hiệu suất được cải thiện.
Bên cạnh đó, để có được hiệu suất tốt hơn, chúng tôi vẫn khuyên bạn nên làm nóng sơ bộ trước khi sử dụng đầu phun tundish. Làm nóng sơ bộ trong 2-3 giờ từ nhiệt độ phòng đến 250-300 độ có thể giúp tránh các vết nứt do đúc nguội và cải thiện hiệu suất một cách hiệu quả.
Hãy ghi nhớ "Làm cho việc sử dụng năng lượng hiệu quả hơn", Long Keter chuyên sản xuất, phát triển và nghiên cứu các đầu phun tundish, đồng thời hướng tới cung cấp các giải pháp công nghiệp hữu ích nhất cho tất cả khách hàng!
